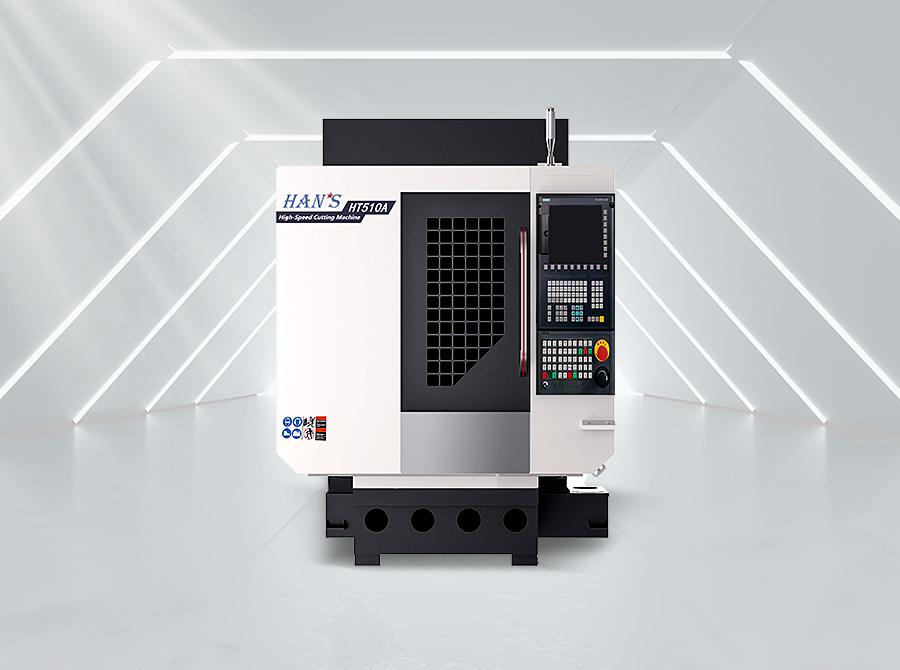

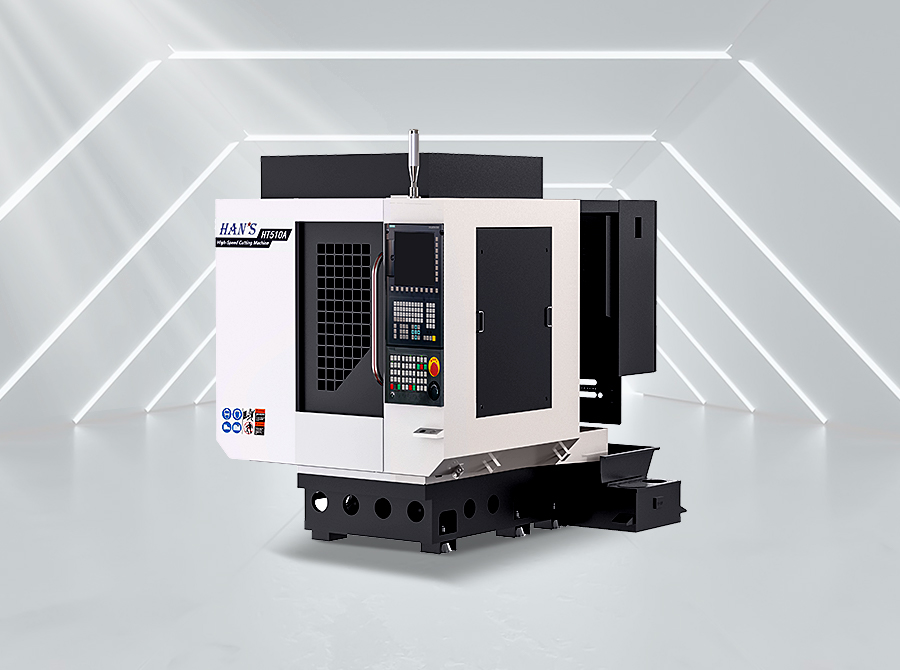

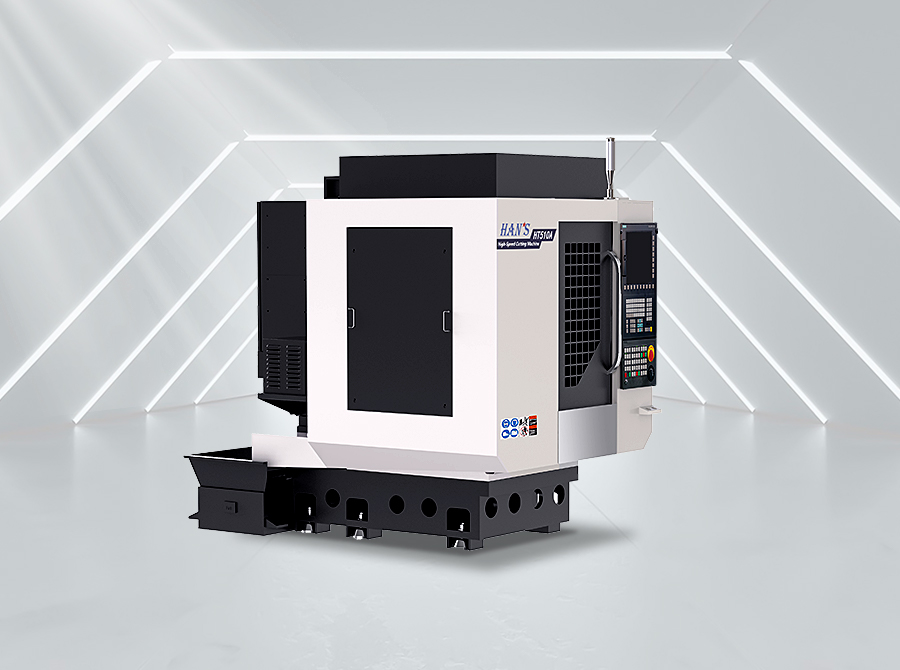

高速钻攻中心HT510A

> 产品中心>专用设备>CNC机床>高速钻攻中心HT510A

产品特点 1、全面高刚性切削能力的小型高速钻攻中心；
2、BT30（BBT30*)主轴，高效率攻牙，转数为24000rpm；
3、X/Y/Z轴导轨均采用滚珠线轨承载，高刚性，低摩擦，低噪音，抗震性强，轻量化设计，惯量低，提高更高响应；
4、高速高精的西门子828D数控系统搭配高速伺服驱动器、配置灵活、扩展能力强；
5、21T大容量刀库，可选配30T,满足现阶段工艺加工需求,高速伺服换刀系统。

了解更多

产品应用

应用领域：

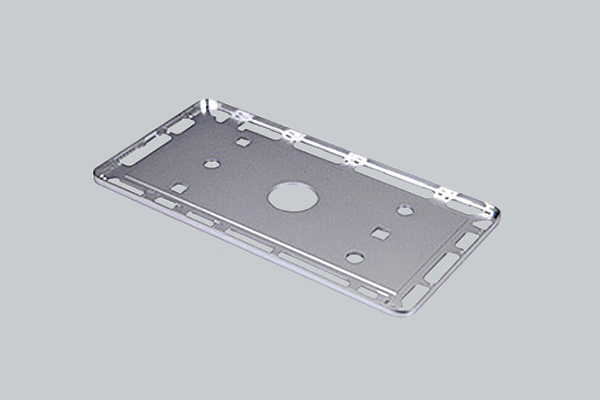

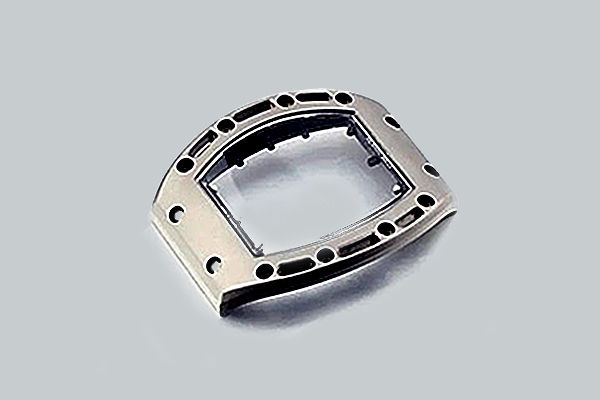

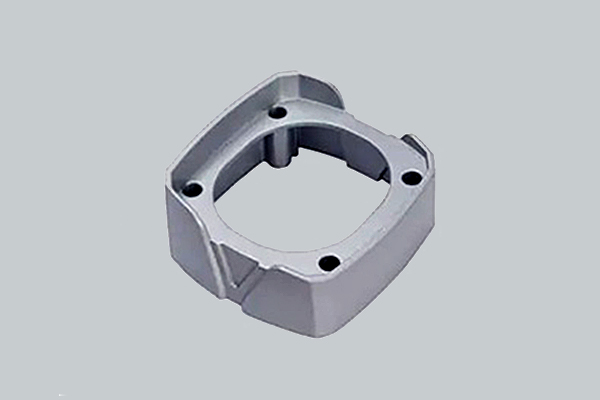

精密钻铣加工/3C产业零部件加工/新能源汽车零部件加工/精密模具加工/医疗行业零件加工/其他精密零件加工。

展开更多 +

产品参数

项目	明细	HT510A	单位
工作范围	X/Y/Z轴行程	510/400/330	mm
	主轴鼻端到工作台距离（标准型）	150-480	mm
	主轴鼻端到工作台距离（加高型）	350-670	mm
工作台	工作台夹装面积	650*400	mm
	最大工作载量	250	kg
	T槽尺寸	3-14*125	mm
主电机	最高转速	24000	rpm
	最高转速	24000	rpm
	最大扭力（S6 40% DC)	40	Nm
	额定扭力（S1 100% DC)	19	Nm
	最大功率（S6 40% DC)	19	Kw
	额定功率（S1 100% DC)	4.8	Kw
换刀系统	刀具型式	BT30
	刀库数量（*号为可选配）	21(30*)	Pockets
	刀库形式	前置伺服刀库
	最大刀具直径	100/140	mm
	最大刀具长度	200	mm
	最大刀具重量	3	Kg
	刀-刀换刀时间（T to t)	1.6	sec
进给	削速度(X/Y/Z)	30/30/30	m/min
	快速移动速度(X/Y/Z)	48/48/48	m/min
	定位精度(X/Y/Z)	0.005	mm
	重复定位速度(X/Y/Z)	0.003	mm
机械参数	机械尺寸（含水箱）	168023202260	mm
机械参数	设备重量	2400	kg

配置

标准配置	选配配置
西门子 SINUMERIK 828D系统	三菱M80系统/FANUC系统/SYNTEC系统
前置伺服刀库	第四轴/Z轴加高
全封闭式防护罩	高速主轴/大刀库容量
自动化中央润滑系统	主轴中心出水系统（CTS）
工具箱	对刀仪
地基螺丝垫块	雷尼绍测头
	断刀检测系统
