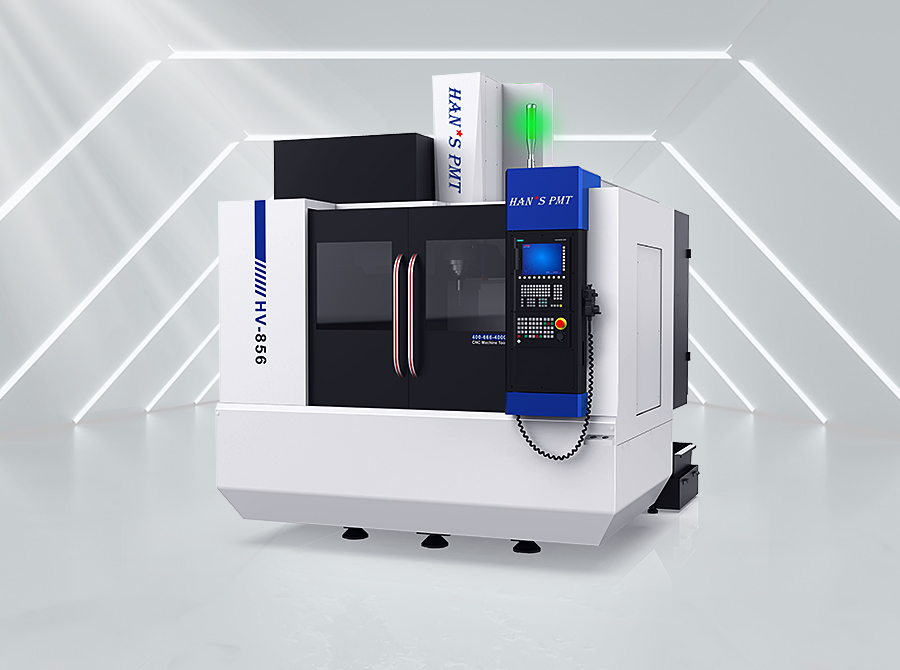

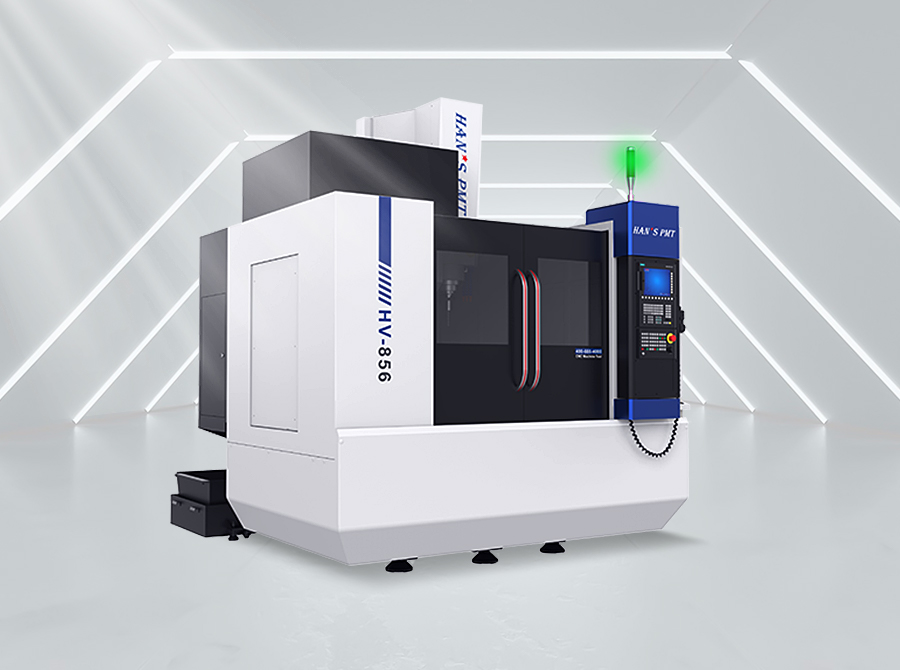

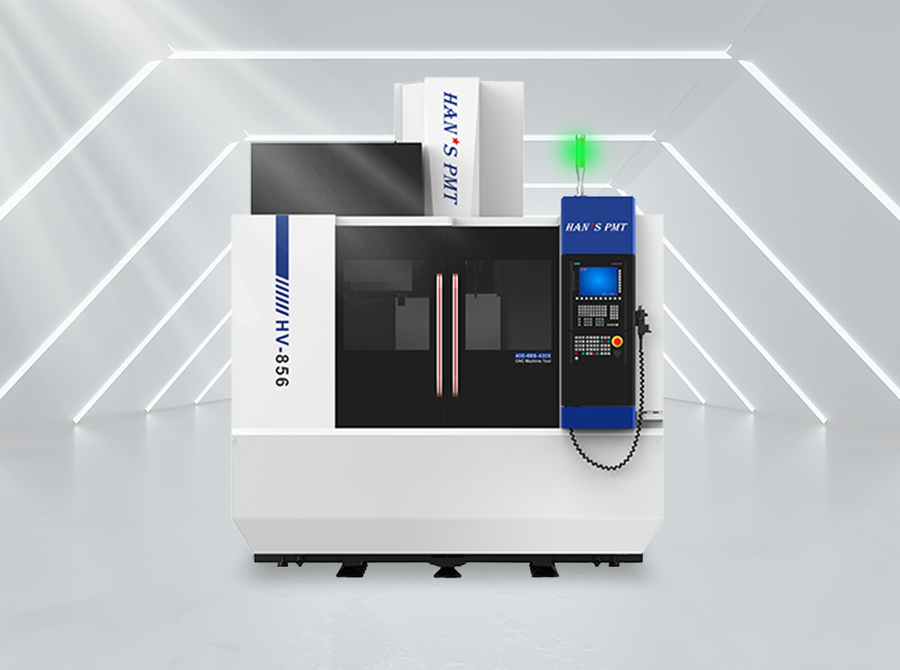

立式加工中心HV856

> 产品中心>专用设备>CNC机床>立式加工中心HV856

产品特点 1.快速高效： 12000rpm BBT40主轴，高速直结式传动。纳米级高速高精数控系统，高容量快速换刀装置，精度更稳，速度更快；工件在一次装夹后可自动连续完成铣、钻、镗、扩、铰、锪、攻丝等多种工序加工。
2.高刚性：床身采用米汉纳铸造工艺，二次回火消除内应力，保证高刚性和稳定的精度。
3.稳定可靠：通过有限元分析和多次优化认证，设计出的高刚性和抗振性优越的机床结构，配合机身稳固底座，让机器在高速加工时保持高稳定性和可靠性。主轴电机与主轴直连，伺服电机与滚珠丝杆直连，进一步提高精度稳定性和加工效率。

了解更多

产品应用

应用领域：

满足复杂零件快速批量化加工需求，广泛应用于通用加工、新能源汽车关键部件、医疗、5G、显示器后盖、模具等行业。

产品参数

项目	立式加工中心HV856	单位	HV856
工作范围	X/Y/Z轴行程	mm	800/550/600
工作范围	主轴鼻端到工作台距离（标准型）	mm	125-725
工作台	工作台夹装面积	mm	1000*550
	最大工作载量	kg	500
	T槽尺寸	mm	5-18*90
主电机	最高转速	rpm	12000
	最大扭力（S6 40% DC)	Nm	72
	额定扭力（S1 100% DC)	Nm	36
	最大功率（S6 40% DC)	Kw	15
	额定功率（S1 100% DC)	Kw	7.5
换刀系统	刀具型式		BT40
	刀库数量（*号为可选配）	Pockets	24
	刀库形式		刀臂式刀库
	最大刀具直径	mm	80/160
	最大刀具长度	mm	300
	最大刀具重量	Kg	8
进给	切削速度(X/Y/Z)	m/min	30/30/30
	快速移动速度(X/Y/Z)	m/min	48/48/48
	定位精度(X/Y/Z)	mm	0.008
	重复定位速度(X/Y/Z)	mm	0.005
机械参数	机械尺寸（含水箱）	mm	240029002860
机械参数	设备重量	kg	5200

立式加工中心HV856配置：

标准配置	选配配置
西门子828D-280/M80系统	三菱M80系统/FANUC系统/SYNTEC系统
刀臂式刀库	第四轴
全封闭式防护罩	高速主轴/大刀库容量
自动化中央润滑系统	主轴中心出水系统（CTS）
热交换器	对刀仪
工具箱	雷尼绍测头
地基螺丝垫块	断刀检测系统
